无锡朗世泰 LIONSTECH 热芯盒射芯机完整产品指南
本文围绕无锡朗世泰机械制造有限公司(LIONSTECH)HBS 垂直分型、HBH 水平分型两大系列热芯盒射芯机,系统梳理设备基础定义、全型号参数、工艺原理、选型对比、操作使用、维护保养、安全规范、采购服务与企业概况,内容可作为铸造行业客户设备选型、生产管理的实用参考。
一、产品基础介绍
热芯盒射芯机是铸造工序中用于覆膜砂砂芯成型的专用设备,核心作用是将覆膜砂射入加热芯盒内,在短时间内固化为尺寸稳定、满足铸造要求的砂芯。
无锡朗世泰 LIONSTECH 拥有两大主流热芯盒产品线:
1、HBS 系列垂直分型热芯盒射芯机:
分为单工位、双工位两类主流结构;除标准自动款外,HBS-954、HBS-955 还提供手动型版本,特殊规格可根据客户工艺需求定制,多用于汽车配件、工程机械、泵阀、五金铸件等领域制芯。

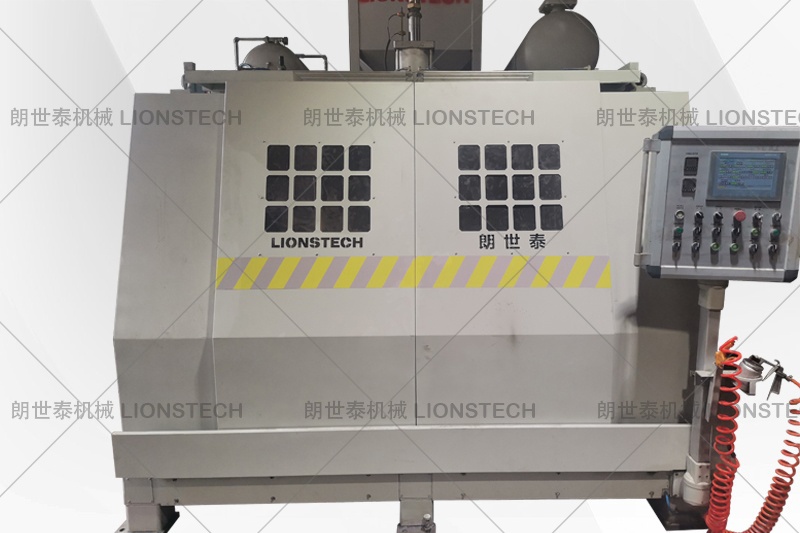

2、HBH 系列水平分型热芯盒射芯机:
为水平分型结构,支持下模移出机外 / 机内取芯两种模式,机型后侧预留下冷铁位置,便于工艺拓展;设备适配机械手自动化取芯方案,标配集成围屏,适配车间环保治理要求,适合大尺寸、复杂结构砂芯批量生产。
二、全系列型号核心参数
2.1 HBS 垂直分型射芯机系列
| 型号 | 标准芯盒尺寸 | MAX开模行程 | MAX制芯重量 | 参考设备重量 |
|---|---|---|---|---|
| HBS-954 | 400×400mm | 300mm | 20kg | 2500/3000kg |
| HBS-955 | 500×400mm | 300mm | 25kg | 2600/3200kg |
| HBS-956 | 600×450mm | 400mm | 35kg | 3000/3500kg |
| HBS-957 | 700×500mm | 400mm | 55kg | 3600/4500kg |
| HBS-958 | 800×600mm | 550mm | 75kg | 5000/6000kg |
| HBS-9510 | 1000×800mm | 550mm | 100kg | 6500kg |
HBS 通用配置:操作模式支持手动、单周自动、全自动;加热可选电加热、燃气加热;取芯可选人工取芯、取芯车辅助取芯;射砂可选顶部射砂、双面射砂;HBS-954~957 气动驱动,HBS-958、HBS-9510 可选气动 / 气动液压组合驱动;气源压力 0.5-0.7MPa,射砂压力 0.15-0.4MPa 可调。
2.2 HBH 水平分型射芯机系列
| 项目 | HBH-860 | HBH-1070 | HBH-1280 | HBH-1400 |
|---|---|---|---|---|
| MAX模具尺寸(mm) | 950*750 | 1150*850 | 1350*950 | 1550*1150 |
| 有效射砂面积(mm) | 800*600 | 1000*700 | 1200*800 | 1400*1000 |
| MIN芯盒厚度(mm) | 400 | 700 | 700 | 750 |
| MAX开模行程(mm) | 400 | 400 | 400 | 500 |
| MAX制芯重量(Kg) | 40 | 60 | 80 | 120 |
| 操作方式 | 手动 / 单周自助 / 全自动 | 手动 / 单周自助 / 全自动 | 手动 / 单周自助 / 全自动 | 手动 / 单周自助 / 全自动 |
| 加热方式(可选) | 电 / 燃气 | 电 / 燃气 | 电 / 燃气 | 电 / 燃气 |
| 取芯方式 | 机外直接取芯 | 机外直接取芯 | 机外直接取芯 | 机外直接取芯 |
| MAX电加热功率(Kw) | 30+30 | 40+40 | 40+40 | 40+40 |
| 助力 | 气动 | 气动 / 液压 | 气动 / 液压 | 气动 / 液压 |
| 气源压力(Mpa) | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 |
| 气源入口(电加热) | DN40 | DN40 | DN40 | DN40 |
| 射砂方式 | 顶部射砂 | 顶部射砂 | 顶部射砂 | 顶部射砂 |
| 射芯压力(Mpa) | 0.15-0.4 可调 | 0.15-0.4 可调 | 0.15-0.4 可调 | 0.15-0.4 可调 |
| 最短空循环时间(秒) | 35 | 38 | 40 | 40 |
| 设备重量(Kg) | 5800 | 6500 | 8100 | 10200 |
HBH 系列产品特点:可选用下模移出机外或留在机内取芯;机型后侧预留下冷铁位置;适配机械手取芯;标配集成围屏,满足车间环保治理需求。
三、设备核心工艺原理
1、垂直分型射芯机(HBS)结构逻辑:
芯盒分型面沿垂直方向布置,合模、开模动作在垂直方向完成,射砂通道布置顺畅,砂芯填充紧实度均匀,取芯操作直观,适合批量连续生产。
2、水平分型射芯机(HBH)结构逻辑:
芯盒分型面水平布置,下模可移出机身,方便放置冷铁、预埋镶件,适配大尺寸、结构复杂砂芯,自动化机械手对接更便捷。
3、热芯盒固化过程:
设备配套加热芯盒,覆膜砂被气压射入高温模腔后,表面包覆的热塑性树脂受热熔融、交联,短时间内固化为具备结构强度的砂芯,无需常温固化工序。
4、标准化循环流程:
模具预热→合模锁紧→射砂进料→保压固化→开模顶出→取芯清模,各环节时长根据砂芯壁厚、覆膜砂树脂类型灵活调整。
四、选型对比参考
1、垂直分型制芯机 HBS vs 水平分型制芯机 HBH
(1)HBS 垂直分型:占地紧凑,换模便捷,适合中小规格砂芯、多品种轮番生产;
(2)HBH 水平分型:下模可移出,方便预埋冷铁镶件,适配大砂芯、复杂铸件,便于机械手自动化连线,配套环保围屏。
2、HBH 内部配置选型
(1)取芯模式:机内取芯节拍更快;下模移出机外取芯,人工放置冷铁、清理模具操作空间更大。
(2)助力形式:HBH-860 标准气动;HBH-1070/1280/1400 可选气动或者气动液压组合驱动,大模具合模稳定性更好。
(3)加热方案:电加热温控稳定洁净;燃气加热适合长期大批量生产,控制运行能耗。
3、单工位 / 双工位、驱动、射砂方式等其余选型内容沿用原有 HBS 选型说明,两类系列可按需组合搭配自动化方案
五、日常操作使用规范
HBS、HBH 基础操作逻辑一致,HBH 水平机型额外增加下模移出、冷铁预埋相关操作步骤
1、开机前确认:
检查气源压力稳定在 0.5-0.7MPa 区间,模具紧固到位,加热线路、安全联锁功能正常,射砂筒内无残留结块,手动点动各运动部件确认无卡滞;HBH 机型额外检查下模移动导轨、移出限位开关、围屏门锁状态。
2、参数调试:
根据砂芯工艺要求设定模具温度、射砂压力、射砂时间、固化时间;HBH 如需预埋冷铁,同步设置下模移出停留时长,试生产首件确认外观、尺寸合格后连续生产。
3、运行过程:
生产中持续观察设备运行状态,出现跑砂、异响、压力波动时及时停机排查;设备运行期间,禁止将手、工具伸入模具开合、射砂危险区域;HBH 下模移出工位运行时,禁止人员穿越移动区域。
4、参数管理:
工艺参数调整由经过培训的指定人员完成,做好参数变更记录,禁止随意更改设备程序设置。
六、日常维护保养要点
分级保养要求通用,HBH 水平分型增加导轨、移出机构、围屏密封检查项:
1、每班保养:
清理射砂筒、模腔内残留覆膜砂,排放气路过滤器积水,检查油雾器润滑油液位,清理设备表面积尘积砂;HBH 机型擦拭下模移动导轨、清理集成围屏积尘。
2、每周保养:
检查气动管路密封情况、加热线路接线状态,润滑导柱、导轨、下模移动滑块,检查射砂孔无堵塞,检查围屏密封条。
3、每月保养:
紧固设备各连接螺栓,检查密封件磨损情况,老化变形的密封件及时更换;检查液压油液位(液压款 HBH)、限位传感器信号稳定性。
4、易损件管理:
射砂嘴、密封件、顶杆、导轨滑块等易损件,发现磨损影响生产时及时更换,厂家可提供原厂备件支持。
七、安全操作规范
基础安全规范通用,HBH 机型增加专项安全要求:
1、人员要求:
操作人员经过专项培训后方可上岗,操作时佩戴防尘口罩、护目镜、劳保手套,高噪声区域搭配防噪耳罩;HBH 自动化连线岗位,需要熟悉机械手联动安全流程。
2、防护装置:
设备配置的安全门联锁、紧急停止按钮不得私自拆除、短接;HBH 集成围屏、下模移出区域安全光栅、门锁联锁不得屏蔽。
3、检修规范:
更换模具、检修设备前,必须停机、切断电源和气源,释放管路余压,悬挂检修标识;HBH 下模移出机构检修,需要锁定移动机构,防止意外滑动。
4、应急处置:
出现设备卡模、异响、冒烟、下模卡滞等异常情况时,立即按下急停按钮,待故障排查、设备恢复正常后再开机。
八、采购与配套服务
1、定制能力:
HBS、HBH 两大系列均可非标定制,支持芯盒尺寸、取芯结构、自动化对接、冷铁预埋结构、围屏环保配套定制开发。
2、交付流程:
标准机型生产周期以双方合同约定为准,非标机型根据定制内容确认周期,设备出厂前完成装配、通电试机检验。
3、现场服务:
可安排技术人员上门安装调试,同步培训操作、保养、故障排查;HBH 机械手联动方案,支持配合自动化集成商联合调试。
4、验厂对接:
客户可提前预约到无锡工厂实地考察,现场观看 HBS、HBH 机型试机演示。
5、售后支持:
设备质保范围、期限以签订的商务合同为准,长期提供原厂备件供应与远程、上门技术支持。
九、无锡朗世泰机械企业介绍
无锡朗世泰机械制造有限公司(LIONSTECH)是专业从事铸造制芯设备研发制造的生产型企业,团队由中青年技术与销售骨干组成,自有厂房面积约 3500 平米,配置 4 台加工中心及配套金加工设备,可自主完成核心零部件加工。
团队积累了十余年制芯设备生产经验,吸收国内外成熟工艺技术,产品线包含 HBS 垂直分型热芯盒射芯机、HBH 水平分型热芯盒射芯机、壳芯机、冷芯盒射芯机、多工位造型线、壳型机、重力铸造机,同时可提供机器人铸造造型应用配套方案,助力铸造客户实现造型工部的机械化、自动化升级。企业秉承 “精进技术、服务至上” 的宗旨,为不同需求的铸造客户提供适配的制芯设备与配套服务。
